El beneficio de las bombas de vórtice es que es un diseño que no se obstruye, también vibran mucho menos ya que no inducen presiones pulsantes.
La eficiencia seguirá siendo similar durante la vida útil de la bomba.
Las bombas de vortex (también llamadas bombas de impulsor empotradas) se basan en el principio de crear un flujo de vórtice con un impulsor empotrado que se coloca lejos de la trayectoria del líquido.
PRESTACIONES
Altura manométrica hasta 15 m
Caudal hasta 380 l/min (22,8 m3 /h)
LÍMITES DE UTILIZACIÓN
Sumergidas bajo el agua hasta 3 m
Temperatura del líquido hasta +40 °C

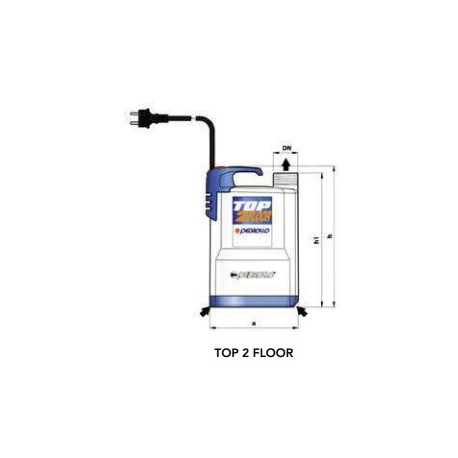

Paso de sólidos hasta Ø 10 mm las TOP, hasta Ø 20 mm la TOP VORTEX y hasta Ø 2 mm TOP-FLOOR
Nivel de vaciado hasta 14 mm del fondo la TOP 1, 2 y 3, hasta 30 mm la TOP 3 y 4 hasta 25 mm la TOP VORTEX, y hasta 2 mm la TOP-FLOOR
CARACTERÍSTICAS DE EMPLEO E INSTALACIÓN

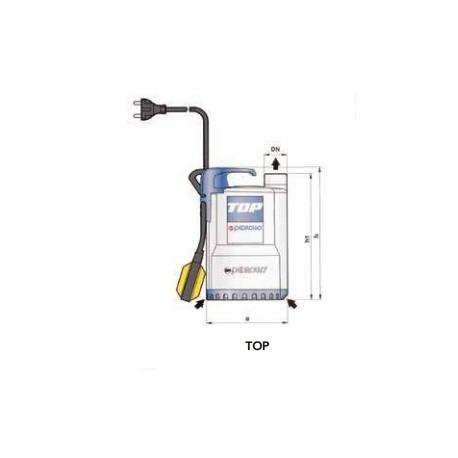

La serie está formada por electrobombas centrífugas sumergibles, diseñadas para el funcionamiento automático mediante un interruptor de boya incorporado, llevan rodete abierto las TOP y abierto desplazado la TOP VORTEX, lo que las hace especialmente indicadas para el achique de aguas sucias las primeras y ligeramente cargadas la segunda, en garajes, sótanos, piscinas, etc. quedando limitado el paso de sólidos en suspensión en el agua, por su base en forma de rejilla.
Se deberán instalar adecuadamente y por su forma constructiva, pueden funcionar sin estar totalmente sumergidas.
CARACTERÍSTICAS DE CONSTRUCCIÓN
CUERPO DE BOMBA E IMPULSIÓN: De tecnopolímero cargado con fibra de vidrio y boca de impulsión roscada ISO 228/1
REJILLA DE ASPIRACIÓN: De tecnopolímero
RODETE: De tipo abierto y en tecnopolímero
CÁPSULA DE MOTOR: De acero Inox AISI 304
EJE DE MOTOR: De acero Inox EN 10088-3 – 1.4104
SELLO MECÁNICO: De cerámica-grafito-NBR, cámara de aceite y anillo de cierre
MOTOR ELÉCTRICO: Sumergible, asíncrono, apto para el servicio continuo, con aislamiento clase F y protección IP68. Para 220-240 V, 50 Hz, 2.850 rpm y con condensador y protector térmico incorporado.
CABLE DE ALIMENTACIÓN: Con 5 m de neopreno H05 RN-F, excepto TOP4 y 5 con 10 m. y con enchufe de tipo SCHUKO
FLOTADOR EXTERNO: Con interruptor incorporado, excepto TOP-FLOOR 1 y 2. Los modelos TOP-1-2-3 y TOP-VORTEX pueden suministrarse con interruptor magnético (GM).
NORMAS DE FABRICACIÓN CE, según EN 60 335-1, EN 60034-1, IEC 335-1, IEC 34-1, CEI 61- 150 y CEI 2-3
